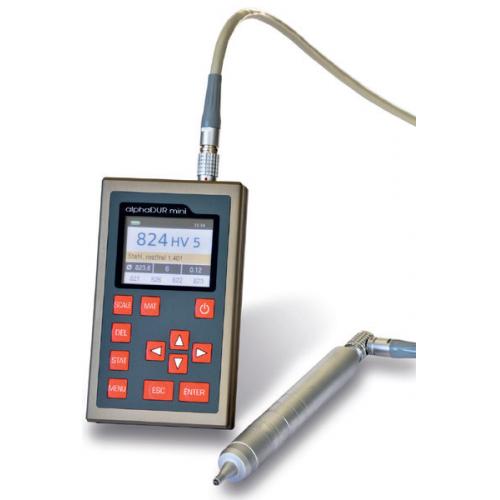

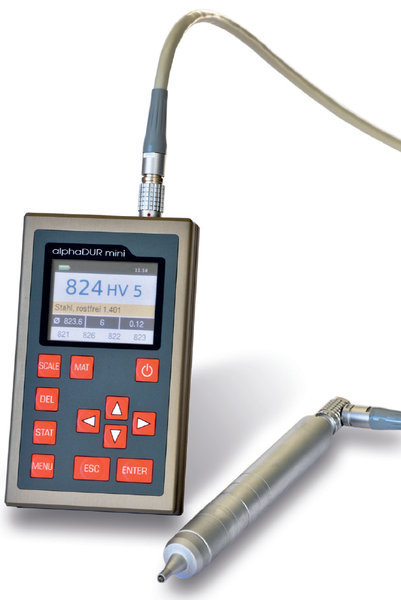

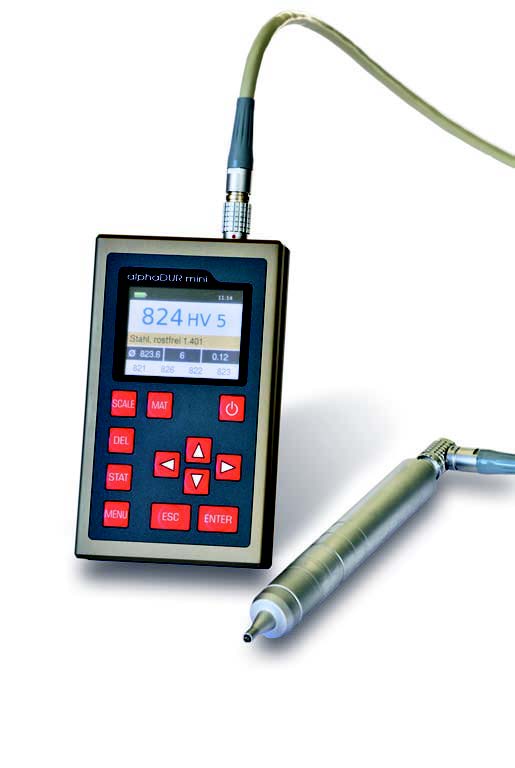

德國BAQ UCI alphaDUR mini型 超聲波硬度計

BAQ portable UCI hardness tester alphaDUR mini

 產品簡介   Product introduction

---

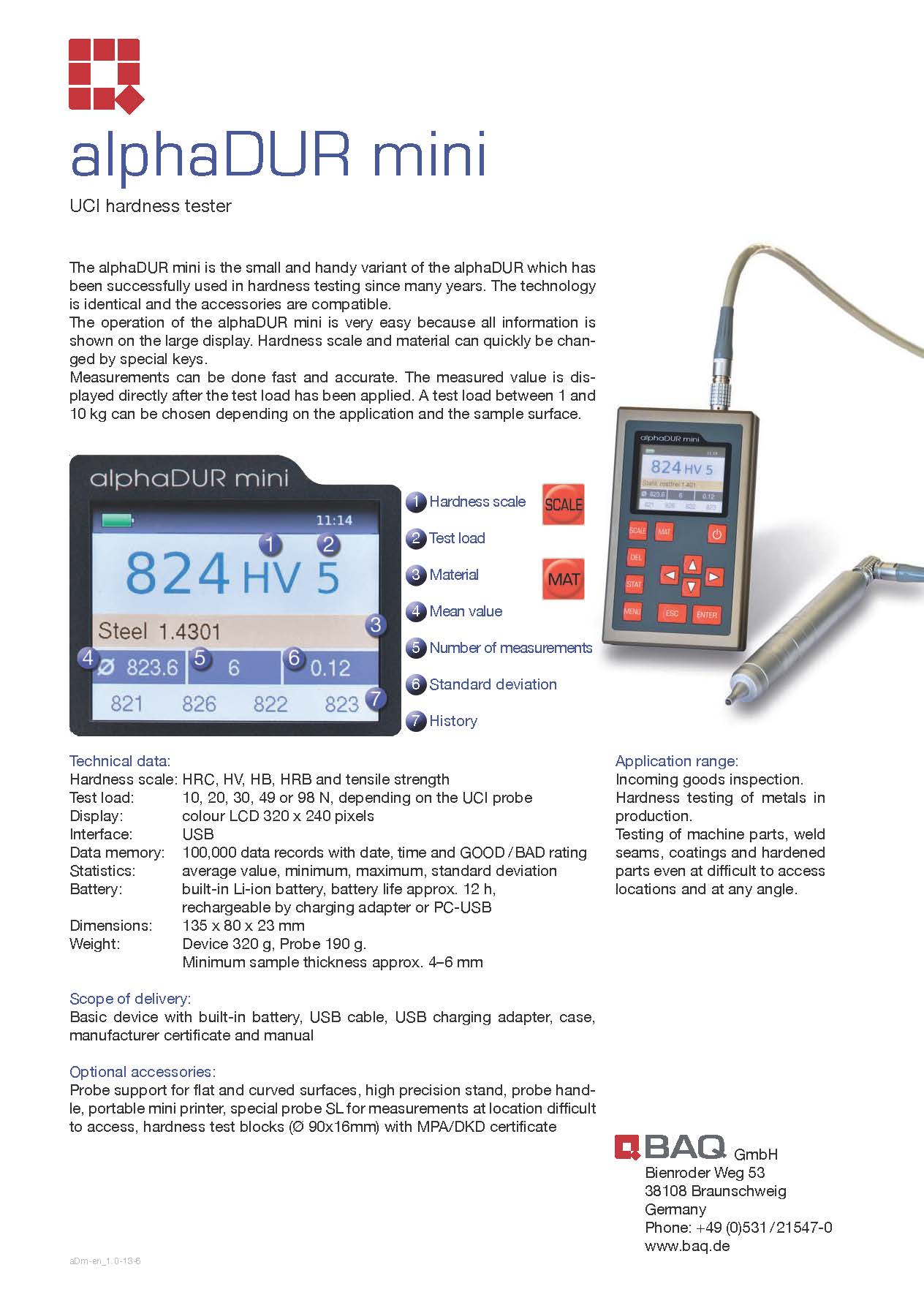

The alphaDUR mini is the small and handy variant of the alphaDUR which has been successfully used in hardness testing since many years. The technology is identical and the accessories are compatible.

該alphaDUR mini是alphaDUR的便攜式，方便的攜帶，它已在硬度測試多年以來成功使用。該技術是相同的，并且配件兼容。

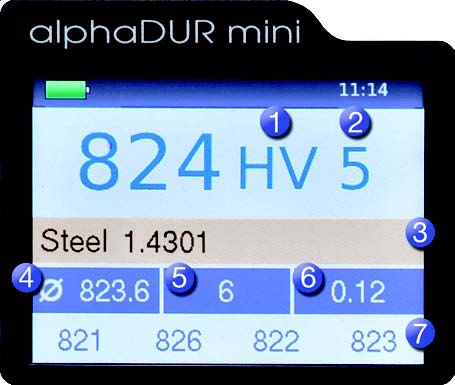

The operation of the alphaDUR mini is very easy because all information is shown on the large display. Hardness scale and material can quickly be changed by special keys.

在alphaDUR小型的測試是非常容易的，因?yàn)樗械男畔⒍荚诖笃聊簧巷@示。硬度規模和材料能迅速由特殊的按鍵進行更改。

Measurements can be done fast and accurate. The measured value is displayed directly after the test load has been applied. A test load between 1 and 10 kg can be chosen depending on the application and the sample surface.

測量可以做到快速和準確的。測量值與顯示測試負載已被應用后直接。1和10kg之間的測試負載可以選擇取決于應用和樣品表面。

 應用范圍   Applications

---

1、可測量的工件部位包括法蘭盤邊緣和齒輪根部；

2、沖壓件，工模、薄板；

3、表面硬化的齒和齒輪的測量；

4、錐度部有硬度測量；

5、軸和薄壁管道、容器的測量；

6、車輪、渦輪轉子的硬度測量；

7、鉆頭的刀口的硬度測量；

8、焊接部位；

 性能特點   Performance characteristics

---

■  材料的移動硬度測試；

■  多功能硬度測量；

■  自動測量；

■  大數據存儲；

■  可用配件范圍廣；

■  預定義的材料校準（Esk?nnen自己的校準存儲）；

■  高精度測量；

■  大型背光LCD顯示屏；

■  簡單明了的操作菜單導航；

■  根據DIN50150轉換的維氏（HV），洛氏（HRC），布氏（HB）或抗拉強度硬度值；

■  alphaDUR II提供的結果以高精度對可與傳統的方法，例如維氏和洛氏被測試的所有材料。

■  簡單明了的操作菜單導航是由大型背光圖形顯示支持。快速electonic評價立即返回硬度在HV HRC HB或價值。測試的可靠性保證每秒500次測量。

■  alphaDUR II，因此不僅適合移動使用，同時也為生產和輸入控制硬度測試。

■  alphaDUR II可以很容易地設置為任何材料，并存儲在材料名稱校準。在該裝置記錄的測量數據永久使用日期，時間，材料和審查存儲。要評估不同的統計功能可用。

■  試驗負荷可以適于該應用程序。不需要校準的變化。與小探頭測量即使在難以到達的區域，并在沒有修正輸入任意位置曲面。

■  記錄一個微型打印機可連接，或者與我們的軟件的幫助下alphasoft II的數據傳送到PC。

● fast and easy hardness testing

● 快速和容易的硬度測試

● measuring method according to DIN 50159 and ASTM A1038

● 測量方法符合DIN50159和ASTM A1038

● robust metal casing

● 堅固的金屬外殼

● large colour display

● 大型彩色顯示屏

● built-in Li-ion battery

● 內置鋰離子電池

● extensive storage and statistical functions

● 全面的存儲和統計功能

● USB interface and PC software

● USB接口和PC軟件

 技術指標   Technical indicators

---

1、測量方法：根據所述UCI方法與維氏金剛石136° DIN50159，ASTM A1038至05年和VDI / VDE準則2616壓痕的測量是試驗負荷下進行改性的維氏硬度。

2、測試負載：根據所使用的N. UCI探頭3，10，20，30，49或98N

3、試驗材料：金屬材料的校準可被存儲在設備中。當用于校準可能被執行的測量在玻璃，陶瓷和塑料的測試進行比較。鋼鐵CA5毫米的最小厚度；

4、測量顯示：3.5“彩色液晶顯示屏，320×240像素

5、數據存儲：100000組測量值和變量值劃分成組。保存日期，小時，數據。

6、統計：平均的，最小，最大和的絕對值和相對標準偏差。單獨的測量可以隨時反復被刪除。

7、接口：1個USB從設備，用于連接PC；1個探頭連接口；

8、電源：AC適配器/充電器：100-240 V AC；

9、工作時間：約7小時的電池操作；充電時間約3小時；

10、操作語言：德語，英語

11、溫度范圍：工作：0°C至50°C；存儲：-20℃-70℃；

12、外形尺寸：設備135/80/25毫米（H / W / D）；探頭：?19.5毫米，長度175毫米；

13、重量：510克；190g（單探頭）；

Messverfahren	Modifizierte Vickersh?rte nach dem UCI-Verfahren, mit Vickersdiamant 136° entsprechend DIN 50159, ASTM A 1038-05 und VDI/VDE Richtlinien 2616. Die Messung des Eindrucks erfolgt unter Prüflast
Prüflast	Abh?ngig von der verwendeten UCI-Sonde 3, 10, 20, 30, 49 oder 98 N
Prüfmaterialien	Vorzugsweise Metalle, Werkstoffkalibrierungen k?nnen im Ger?t gespeichert werden. Prüfungen an Glas, Keramik und Kunststoff sind m?glich wenn Vergleichsmessungen zur Kalibrierung durchgeführt werden. Mindestdicke bei Stahl ca 5 mm
Display	320x240 Pixel
Datenspeicher	100.000 Messwerte mit variabler Einteilung in Gruppen. Speicherung von Datum, Uhrzeit und Bewertung gut / schlecht
Statistik	Mittelwert, Minimum, Maximum und Standardabweichung absolut und relativ. Einzelne Messungen k?nnen jederzeit gel?scht und wiederholt werden
Schnittstellen	1 x USB 1x Sondenanschluss
Spannungsversorgung	Integrierter Lithium-Ionen-Akku. Betriebsdauer ca. 12 Std. Aufladung über Ladeadapter oder über PC-USB
Betriebszeiten	Akkubetrieb ca. 7 Stunden Ladezeit ca. 3 Stunden
Sprache	Deutsch, Englisch
Temperaturbereich	Betrieb: 0°C bis 50°C, Lagerung: -20°C bis 70°C
Abmessungen	Gert: 135 x 80 x 23 mm Sonde:  19,5 mm, Lnge 175 mm
Gewicht	Ger?t komplett 510 g, Sonde einzeln 190 g

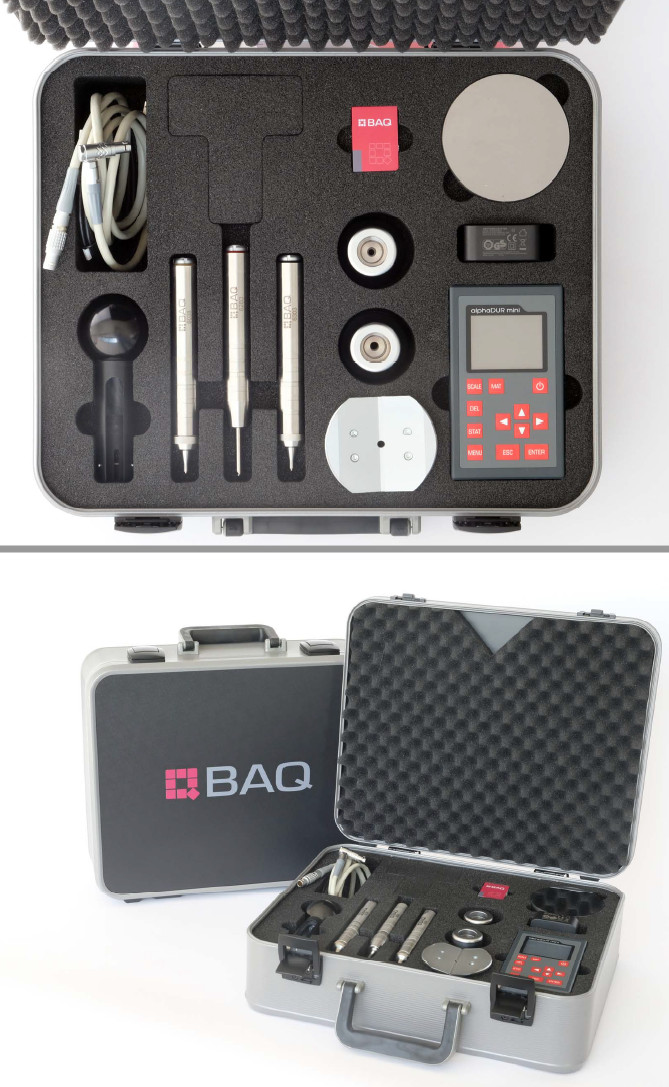

 標準配置   Standard configuration

---

超聲波硬度計主機、探頭（3N，10N，20N，30N，49N或98N）、探頭電纜 、充電器/AC適配器、內置電池、操作手冊、測試報告、手提箱

- Messger?t mit eingebautem Akku

- Handsonde (3N, 10N, 20N, 30N, 49N oder 98N)

- Verbindungskabel Ger?t <-> Sonde

- Ladeger?t

- Prüfzertifikat

- Handbuch

- Alukoffer

 選配附件   Optional accessories

---

●  Aufsetzhilfen對于平面和曲面

●  精密三腳架

●  alphasoft II PC程序

●  手提箱

●  手柄

●  便攜式微型打印機

●  特殊探頭測量SL在人跡罕至的地方

●  繼電器輸出，以評估好/壞

●  試塊（?90x16mm）含MPA/ DKDZertifikat
