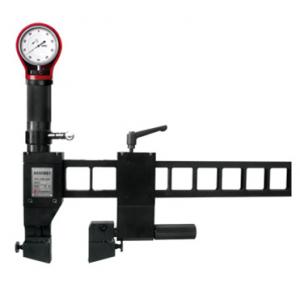

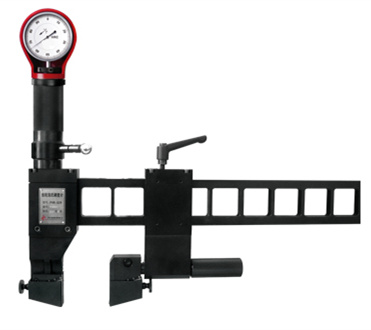

PHR-G28型 齒輪齒面洛氏硬度計
應用范圍 Applications
﹡齒輪硬度計用于測試齒輪、齒軸及鏈輪的齒面硬度，主要測試外齒齒輪，包括直齒輪和厚度合適的（可測到公法線長度）斜齒輪。
﹡齒輪硬度計可測試經過調質、感應淬火、滲碳、碳氮共滲等熱處理的齒輪。
性能特點 Performance characteristics
■ 現場測試：可在車間現場使用，不用切齒取樣，將儀器卡在齒輪上直接測試齒面硬度。
■ 快速：批量測試時每次測量時間小于1分鐘。
■ 方便：測試操作簡單方便，如使用公法線卡尺一樣，夾住K個齒，撥動幾次加力手柄即可測出齒輪分度圓位置上的齒面硬度。
■ 無損：儀器試驗力小，壓痕很小，精磨后可以除掉壓痕，可認為是無損檢測。
■ 可靠：采用洛氏硬度試驗原理，直接顯示HRC洛氏硬度值。
■ 準確：測試結果準確、重復性好，誤差不大于2.0HRC。
技術指標 Technical indicators
1、壓頭 ： 120°金剛石壓頭
2、顯示單位 ： HRC
3、示值誤差 ： ≤2.0HRC
4、重復性誤差 ： ≤2.0HRC
5、測量范圍 ： 小型 m=2.5～35；中型 m=35～70（可擴展）
標準配置 Standard configuration
1、主機
2、洛氏硬度塊
3、平面夾持臂
4、螺絲刀
5、3mm六角扳手
6、5mm六角扳手
7、儀器箱
型 號
模 數
最大開口尺寸（mm）
可測試分度圓直徑（mm）
重 量 （kg）
說 明
PHR-G6
2.5～10
140
范圍30～400
4.5
型號中的數字表示可測試齒輪的最大公法線長度(英寸)
PHR-G28
3～35
700
最大2000
7.9
