        3915、3920型 齒輪測量中心
        prev zoom next

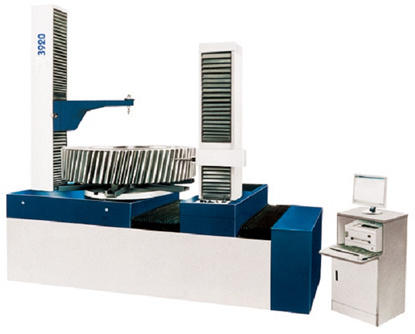

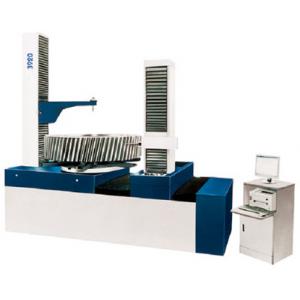

        3915、3920型 齒輪測量中心
        測量外徑2m,五坐標測量系統
        • 商品貨號:HCECS000154
        • 商品點擊數:4765
        • 用戶評價: comment rank 5
        • 咨詢熱線:021-20969529


        商品描述:

        商品屬性

        3915、3920型 齒輪測量中心

        3915、3920型 齒輪測量中心



         產品簡介   Product introduction


        3915、3920型齒輪測量中心基本配置可以測量直齒圓柱齒輪、斜齒圓柱齒輪、人字齒輪。特別適合于造船、冶金、礦山等重型機械工業中大型齒輪的測量。


         應用范圍   Applications


        本機主要用于測量各種形狀的直齒圓柱齒輪,斜齒圓柱齒輪;可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具;可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。


         性能特點   Performance characteristics


        ■   主機結構緊湊,測量精度高,示值穩定。測量主機采用五坐標測量系統,密珠滾動導軌,滾珠絲杠,德國進口高精度長光柵傳感器、 圓光柵傳感器,進口電機,瑞士TESA側向電感。

        ■   測量參數多、應用范圍廣。可測量齒輪的齒廓偏差(F α、f fα、 f Hα)、螺旋線偏差(Fβ、f fβ、f Hβ)、齒距偏差(F p、F p k、f p t),徑向跳動 (F r)等。

        ■   全自動完成測量循環,速度快。在被測齒輪一次裝夾中,自動完成齒輪齒廓、螺旋線、齒距、徑跳測量項目的檢測,微機控制全自動完成測量循環,速度快。

        ■   軟件功能齊全、內容豐富,操作方便。用戶可根據被測工件,選擇被測項目。圓柱齒輪被測結果按ISO1328-九十年代國際齒輪精度標準自動進行評值。對于特殊要求,齒廓有K形圖、齒廓凸度 Cα、螺旋線有輪齒的鼓度 Cβ特定公差帶進行評估。軟件操作方便、靈活。


         技術指標   Technical indicators



        規格/型號3915
        3920
        可測齒輪模數1~32mm1~32mm
        可測齒輪最大外徑1500mm2000mm
        上下頂尖距離200~2000mm200~2000mm
        可測齒輪最大齒寬1200mm1200mm
        可測螺旋角范圍0—90°0—90°
        可測工件最大重量8000kg10000kg
        儀器凈重15000kg20000kg
        儀器毛重16000kg21000kg
        主機尺寸(長×寬×高)3400×1700×3600mm3800×1800×3600mm


         標準配置   Standard configuration



        ● 測量主機:1臺

        ● 微機柜:1套

        ● 微型計算機:1臺

        ● 打印機:1臺

        ● 測頭(φ1,φ2,φ3,φ4):各2個

        ● 小號帶動器:1套

        ● 大號帶動器:1套

        ● 內六方板手:5件

        ● 芯桿:2件

        ● 齒輪托盤:1套

        ● 標準軟件配置:1套



         應用范圍   Applications

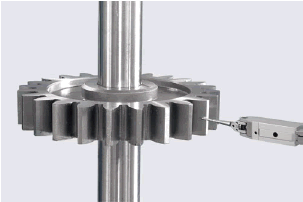

        齒輪測量

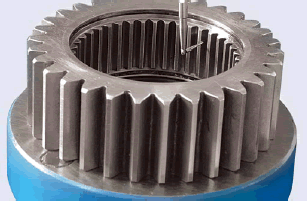

        內齒輪測量

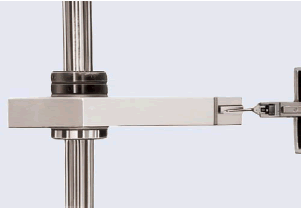

        樣板測量



        測量大齒輪
