        HLZ500-3000F型 離軸反射式平行光管
        prev zoom next

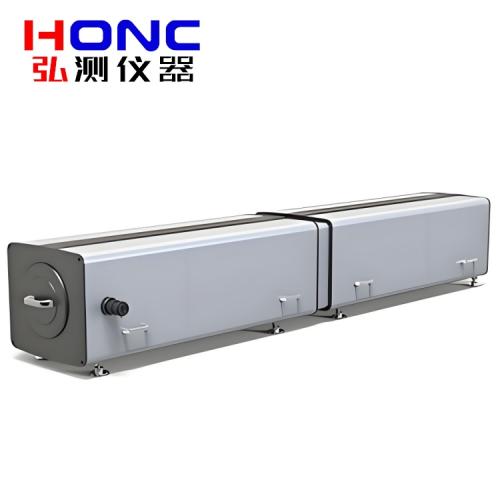

        HLZ500-3000F型 離軸反射式平行光管
        焦距3000mm,口徑500mm
        • 商品貨號:HCECS001373
        • 商品點擊數:254
        • 用戶評價: comment rank 5
        • 咨詢熱線:021-20969529


        商品描述:

        商品屬性

        HLZ500-3000F型 離軸反射式平行光管

        (口徑:φ500mm、焦距:3000mm)

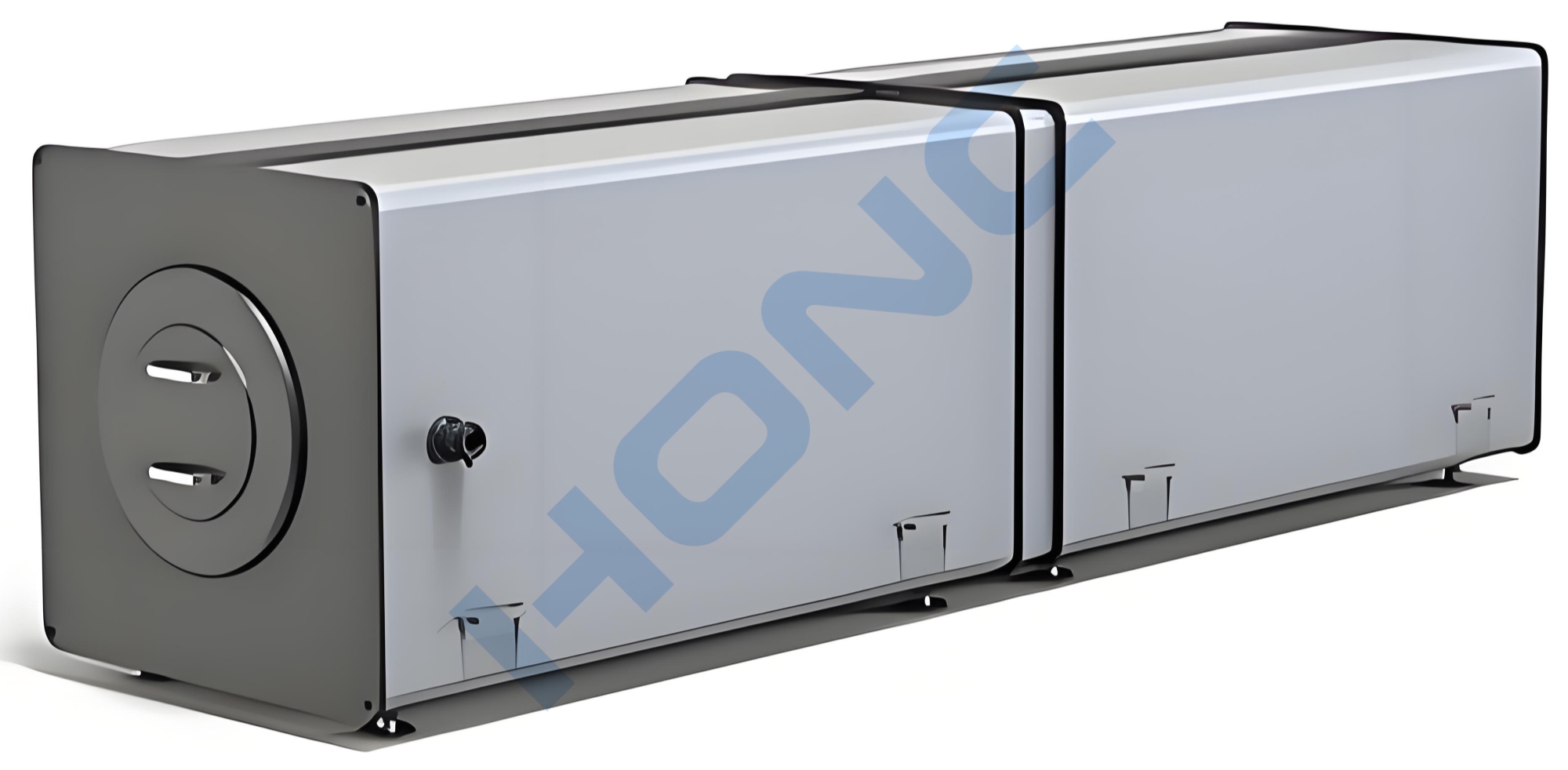

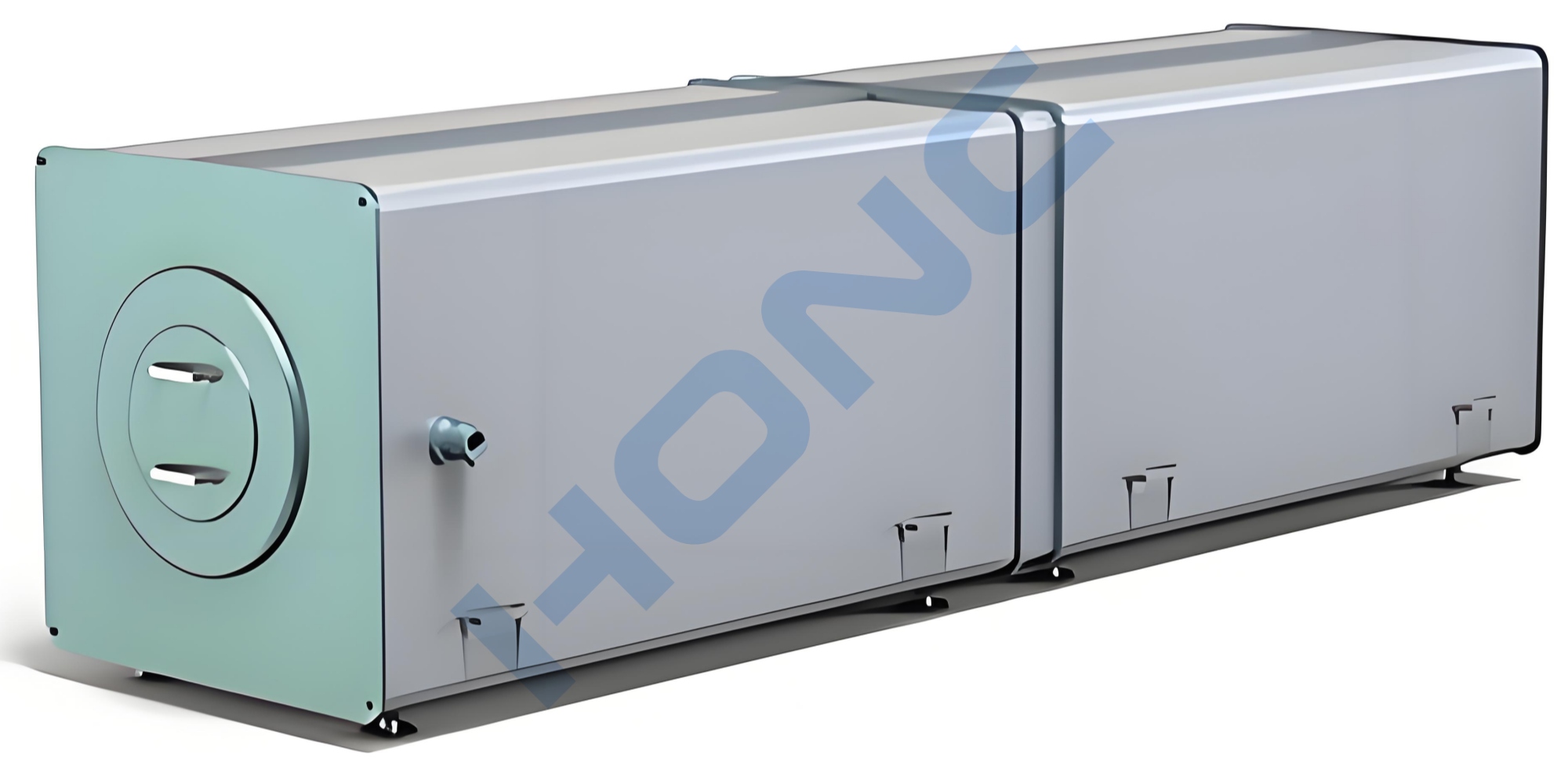

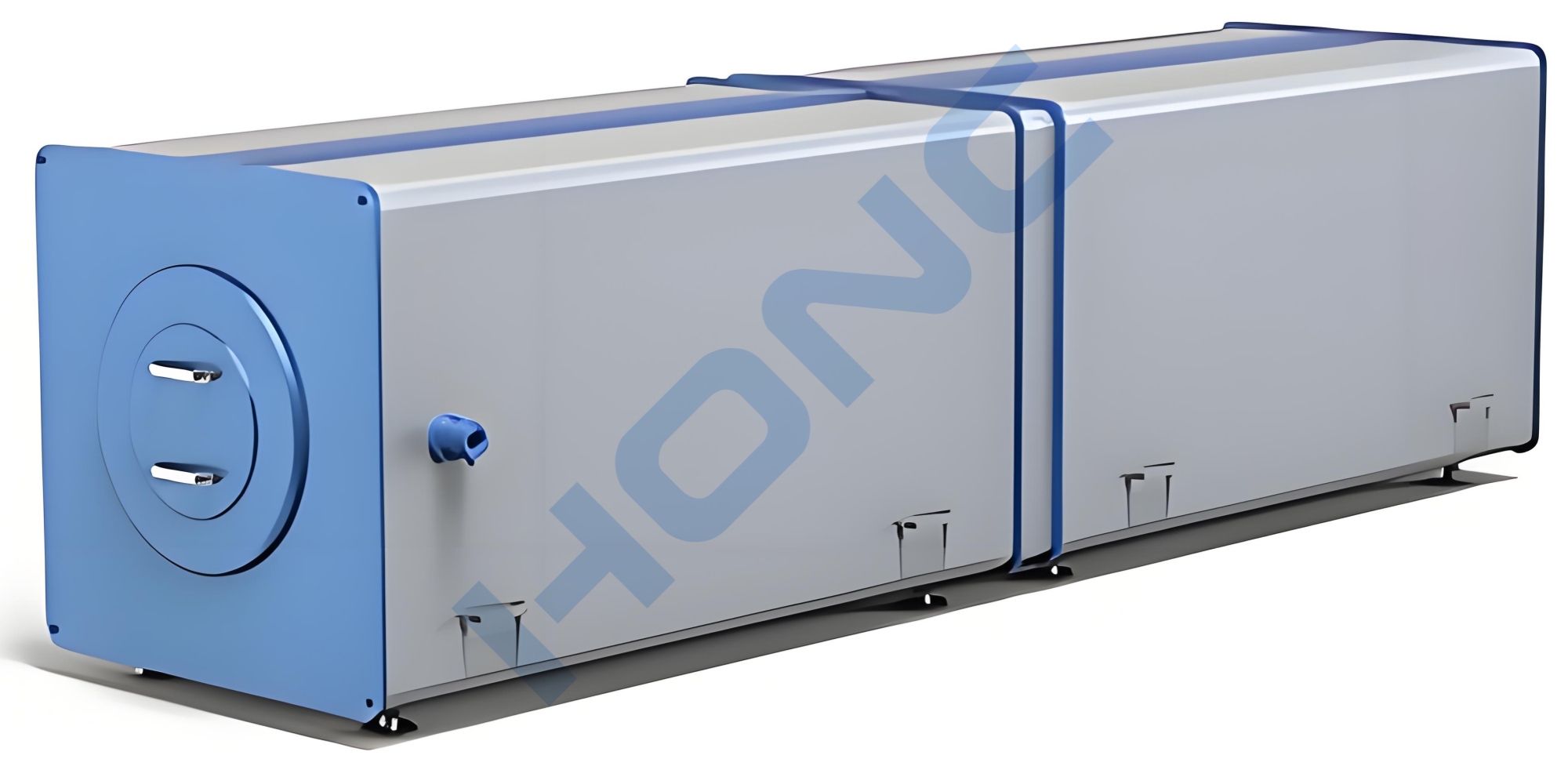

        新款外觀

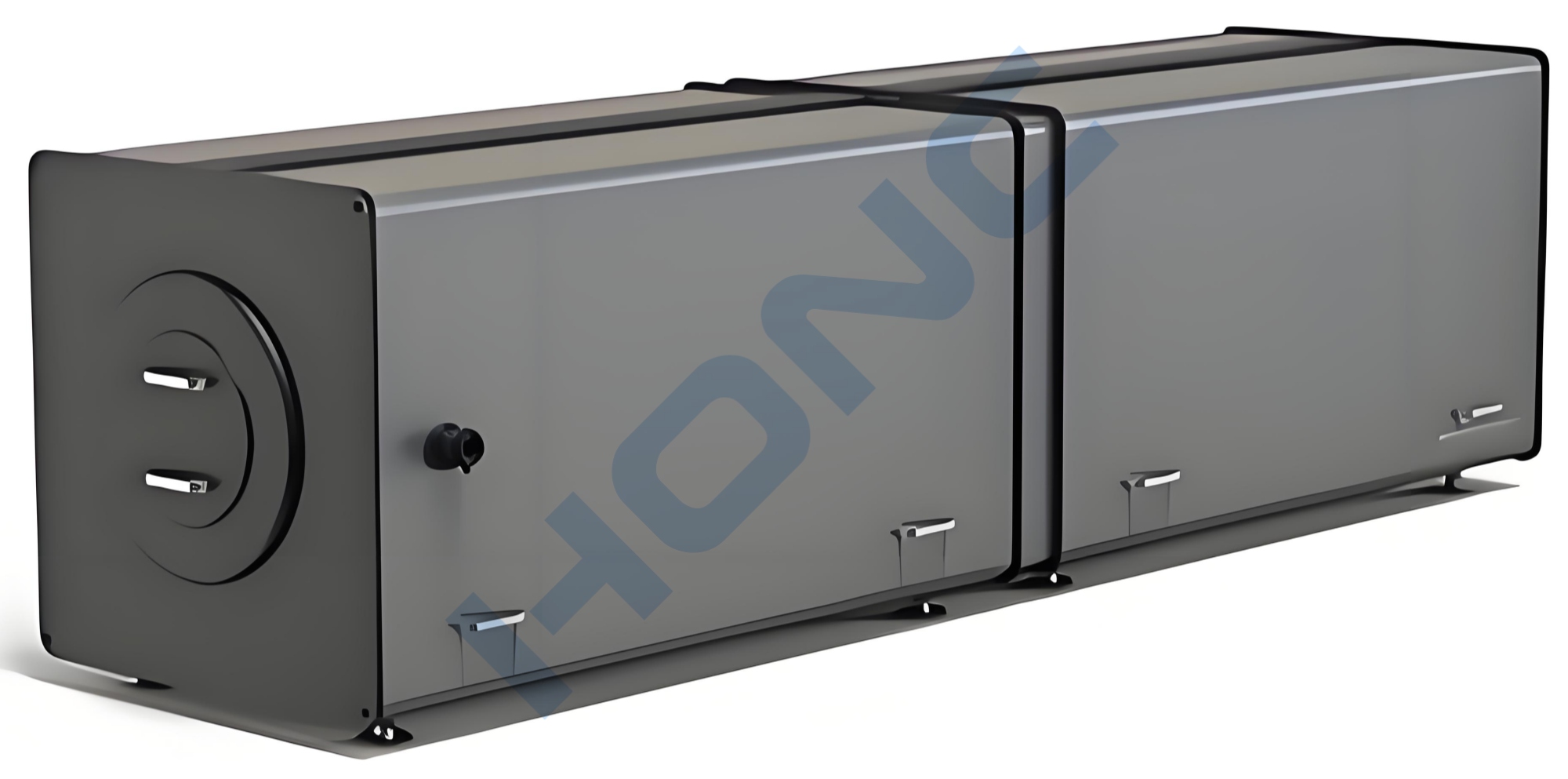

        舊款外觀


         產品簡介   Product introduction


        HLZ500-3000F型 離軸反射式平行光管(Φ500mm),是系統經過嚴格調校的高精度平行光管。主要用于光學儀器成像檢測、多光軸多波段光學系統調校的光學儀器。該儀器具有測量孔徑大、光譜范圍寬等優點;可用于光學儀器成像檢測、多光軸多波段光學系統調校;本系列平行光管主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校;平行光管配以不同的目標分劃板,可廣泛用于光學儀器幾何參數(焦距、相對孔徑等)、成像質量(星點檢驗、目視分辨率檢驗)等參數測量;配以黑體面源可實現紅外成像質量檢測及光軸調校;配以激光光源可以擴束大口徑平行光。配備其它附件也可進行光學系統的其它參數測量。

        離軸平行光管是一種用于物理學、自然科學相關工程與技術領域的物理性能測試儀器,主要是用來產生平行光束的光學儀器;是裝校調整光學儀器的重要工具,還可以用于測定透鏡組的焦距,鑒別率,及光學系統成像質量等。

        其主要功能如下:

        1、用于可見光、紅外及激光等多波段系統的光軸調校;

        2、配以不同的分劃板并結合其他附件,可用于光學系統基本參數的檢測;

        3、配以面源黑體可實現紅外波段成像質量檢測及光軸調校;

        4、配以激光光源可以組成激光平行光管,實現激光擴束功能;

        5、可以提供一束超低發散角的平行光;

        6、模擬無窮遠目標;

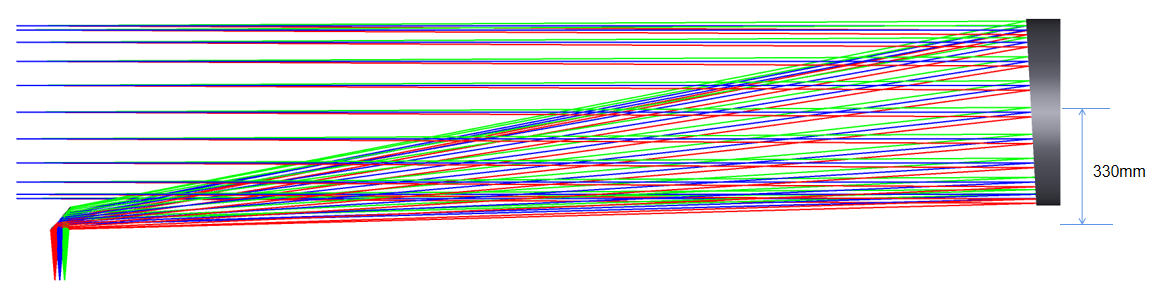

        新款產品光路圖



        反射率曲線圖


         技術指標   Technical indicators


        1、焦    距:3000mm;

        2、有效孔徑:Φ500mm;

        3、面形精度:RMS優于1/20λ;

        4、平行性:優于5";

        5、反 射  率:≥85%;

        6、主鏡材質:石英玻璃【可選配K9光學玻璃/微晶玻璃】;

        7、膜    層:鋁+硅保護【可選配金/銀/介質+硅保護】;

        8、視       場:≥0.54°;




         標準配置   Standard configuration



        名稱

        數量

        單位

        詳細信息

        離軸反射式平行光管

        1

        HLZ500-3000F型;含調整支架

        帶框毛玻璃

        1


        濾光片

        3

        綠色、橙色、中性

        光源組件

        1

        12V30W鹵素光源

        帶框分劃板

        (適用于可見光波段)

        12

        帶框十字分劃板1件;

        分辨率板(1#-5#)各1件;

        玻羅板1件;

        星點板(0.1/0.2/0.01/0.02/0.05)各1件;

        電動旋轉式靶板

        1

        可選配置(定制)

        金屬針孔板

        1

        可選配置(定制)

        金屬十字分劃板

        1

        可選配置(定制)

        金屬四桿靶

        1

        可選配置(定制)

        黑體

        1

        可選配置(定制)

        光學平臺

        1

        臺

        選     配

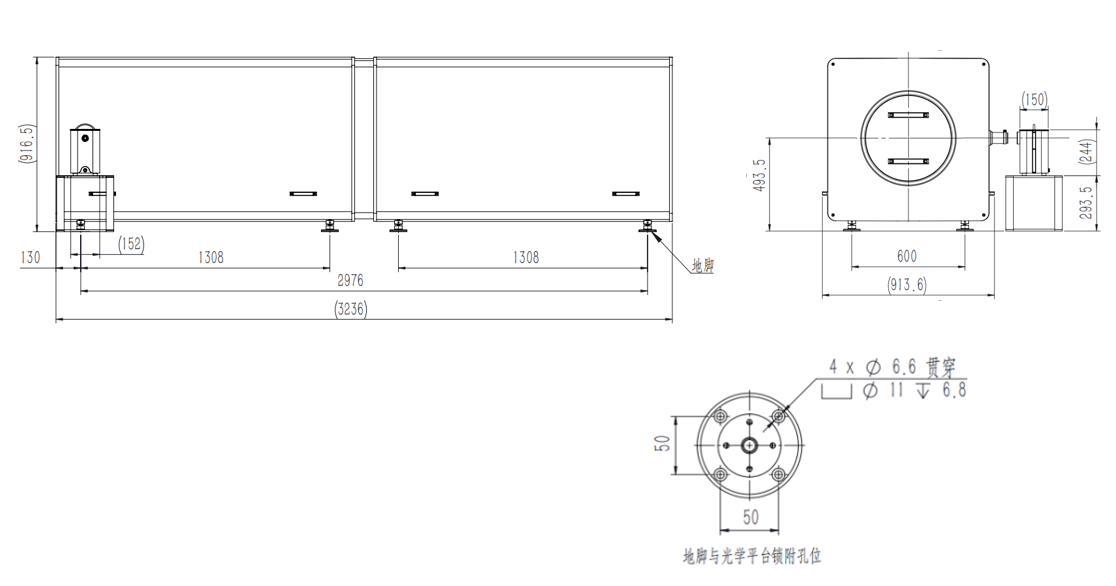

        新款產品外形尺寸圖




        舊款產品外形尺寸圖
