honc17
honc17
屈氏體名詞：過冷奧氏體冷卻到350~ 500℃左右形成的片間距約為300~800nm的珠光體。
英文名稱：troostite
多數文獻稱之為 托氏體。
屈氏體，是一種最細的珠光體組織，是鐵素體與滲碳體的極彌散的混合物，又稱極細珠光體。是一種最細的珠光體類型組織，其組織比索氏體組織還細。鋼經淬火后在300~450℃回火所得到的屈氏體稱為回火屈氏體。由于屈氏體的組織比索氏體更細，因而它比索氏體具有更高的硬度(HB為400～500)，其抗拉強度為1370～1670MPa，延伸率為5～10%。
屈氏體，是一種不穩定的組織，在鐵碳合金狀態圖上找不到它。屈氏體與索氏體一樣可以由奧氏體等溫轉變獲得，是奧氏體在550—600℃等溫分解的產物。 片層間距平均小于0.1μm，即使在高倍光學顯微鏡下也無法分辨出片層，只有在電子顯微鏡下才能分辨出層片，與珠光體、索氏體只有粗細之分，并無本之分。

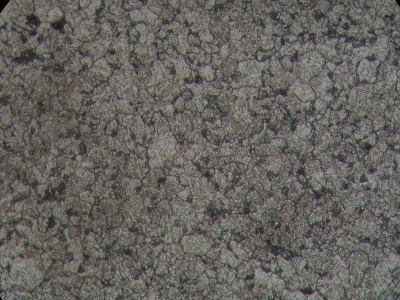

在一般光學顯微鏡下，只能看到如墨菊裝的黑色形態。當其少量析出時，沿晶界分布，呈黑色網狀；當其大量析出時，成大塊黑狀。
將低碳和中碳鋼在油中冷卻能獲得屈氏體。淬火后的鋼加熱到300～500℃回火能得到回火屈氏體。回火屈氏體的力學性能比奧氏體直接分解得到的屈氏體的力學性能更好。
如想了解或關注更多金相學相關信息可咨詢我公司客服或直接登錄我們的官方網站查看更多你所需要了解的知識：http://www.zblaofu.com
勁爆優惠，觸手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
